Montáž provádíme výhradně podle tohoto návodu.
|
montáž do stropu |
montáž na stěnu |
Montáž do zatepleného stropu |
|
|
vrut/hmoždinka |
4mm/8mm |
4mm/8mm |
hmoždinka Fischer Thermax 8/10 nebo 6/8 |
|
vrták Ø |
8mm |
8mm |
8 mm |
Vlastní montáž:
a) montáž do stropu
- dle počtu dodaných klipů navrtáme požadovaný počet otvorů pro hmoždinku průměru 8 mm.
U zateplených lodžií použijeme hmoždinky Fischer Thermax 8/10 nebo 6/8 podle síly zateplení
průměru 8 mm, ve vzdálenosti minimálně 80 mm od kolmé stěny
- pomocí vrutů dodaných v systému Fischer připevníme klipy
- do připravených klipů nacvakneme horní profil
- pomocí ovládacího řetízku natočíme vozíky tak, abychom lamely věšely
kolmo k hornímu profilu
- zavěsíme lamely
- provedeme kontrolu natáčení a shrnování

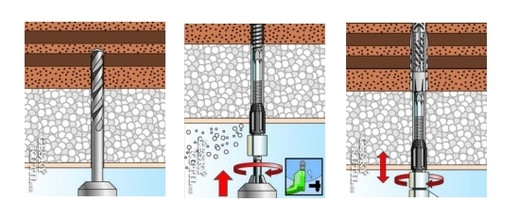

Systém Fischer pro zateplené fasády
